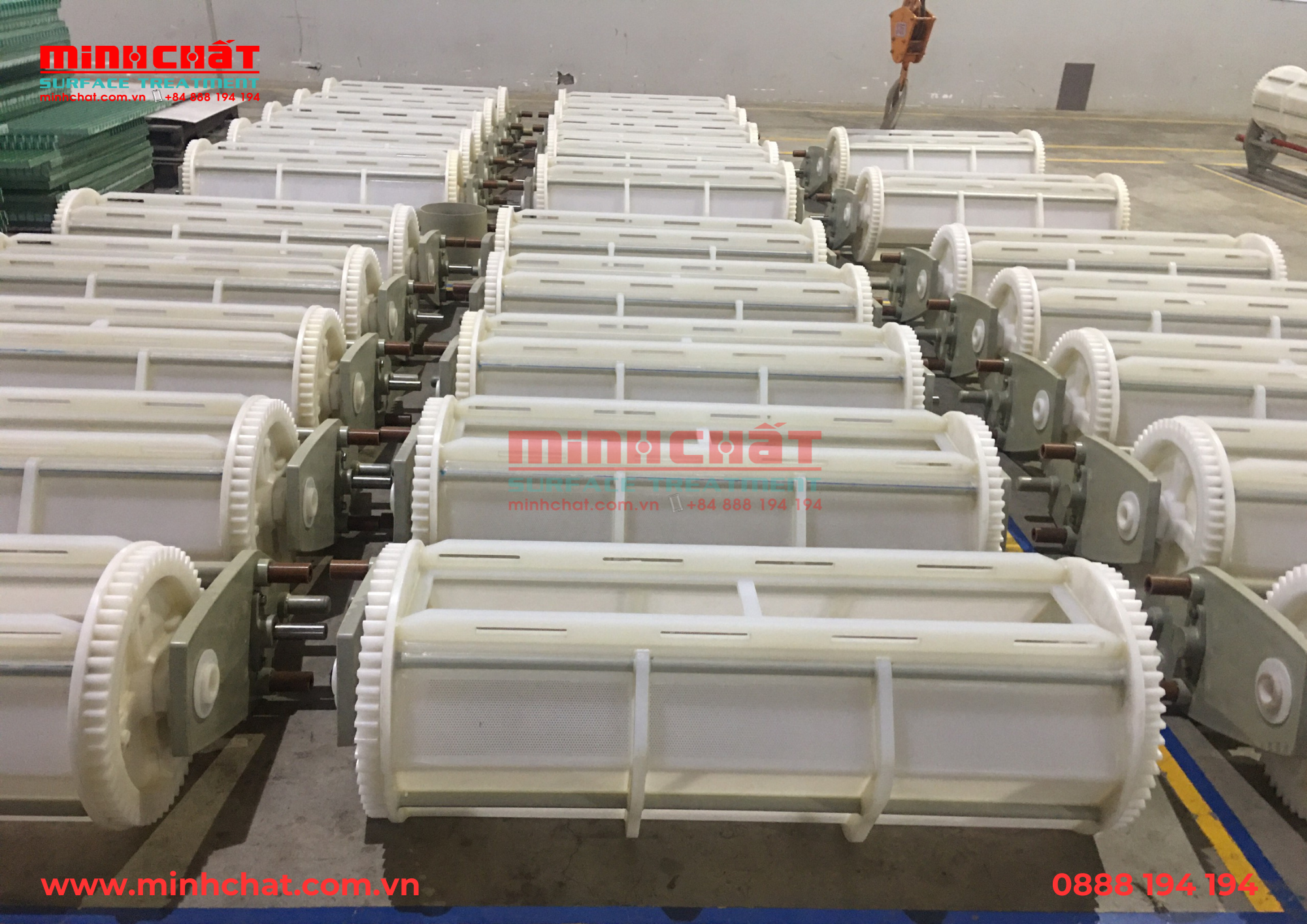

Lồng quay xi mạ

Trong ngành xi mạ công nghiệp, phương pháp mạ quay – Barrel Plating thường được sử dụng cho các chi tiết nhỏ, sản lượng lớn, không phù hợp hoặc không kinh tế khi xử lý bằng phương pháp mạ treo – Rack Plating.

Với kinh nghiệm từ năm 2006 trong lĩnh vực tư vấn chuyển giao công nghệ xi mạ, cung cấp hóa chất xi mạ, thiết kế – sản xuất – lắp đặt hệ thống xi mạ, Minh Chất cung cấp các loại lồng quay xi mạ theo yêu cầu, phù hợp với sản phẩm, dung dịch mạ, kích thước bể, công suất sản xuất và điều kiện vận hành thực tế của từng nhà máy.

Lồng quay xi mạ Minh Chất được thiết kế theo tiêu chí: bền trong môi trường hóa chất, dẫn điện ổn định, quay êm, dễ tháo lắp, dễ vệ sinh, dễ bảo trì và phù hợp với điều kiện sản xuất tại Việt Nam.

Lồng quay xi mạ Barrel Plating là gì?

Lồng quay xi mạ – Plating Barrel là cụm thiết bị dạng thùng hoặc lồng có lỗ thoát dung dịch, được đặt trong bể xi mạ để xử lý các chi tiết nhỏ dạng rời. Trong quá trình vận hành, sản phẩm được đưa vào bên trong lồng, sau đó lồng quay chậm liên tục để đảo đều sản phẩm.

Nhờ chuyển động quay của Rotating Barrel, các chi tiết được đảo trộn liên tục, giúp dung dịch mạ lưu thông qua sản phẩm và dòng điện mạ tiếp xúc tốt hơn với bề mặt chi tiết.

Thiết bị này thường được sử dụng trong các hệ thống:

- Mạ kẽm quay – Zinc Barrel Plating

- Mạ niken quay – Nickel Barrel Plating

- Mạ đồng quay – Copper Barrel Plating

- Mạ thiếc quay – Tin Barrel Plating

- Mạ kẽm-niken – Zinc-Nickel Barrel Plating

- Mạ linh kiện điện – điện tử

- Mạ chi tiết cơ khí nhỏ

- Mạ bulong, ốc vít, long đền, chốt, lò xo, bản mã nhỏ

Khi nào nên sử dụng thùng quay xi mạ Plating Barrel?

Thùng quay xi mạ phù hợp với các sản phẩm có kích thước nhỏ, sản lượng lớn, khó gá treo từng chi tiết hoặc chi phí gá treo quá cao.

Đối với sản phẩm có yêu cầu bề mặt thẩm mỹ cao, dễ trầy xước, dễ biến dạng hoặc có kích thước lớn, Minh Chất sẽ tư vấn lựa chọn giữa mạ quay – Barrel Plating, mạ treo – Rack Plating hoặc phương án gá chuyên dụng để đảm bảo chất lượng sau mạ.

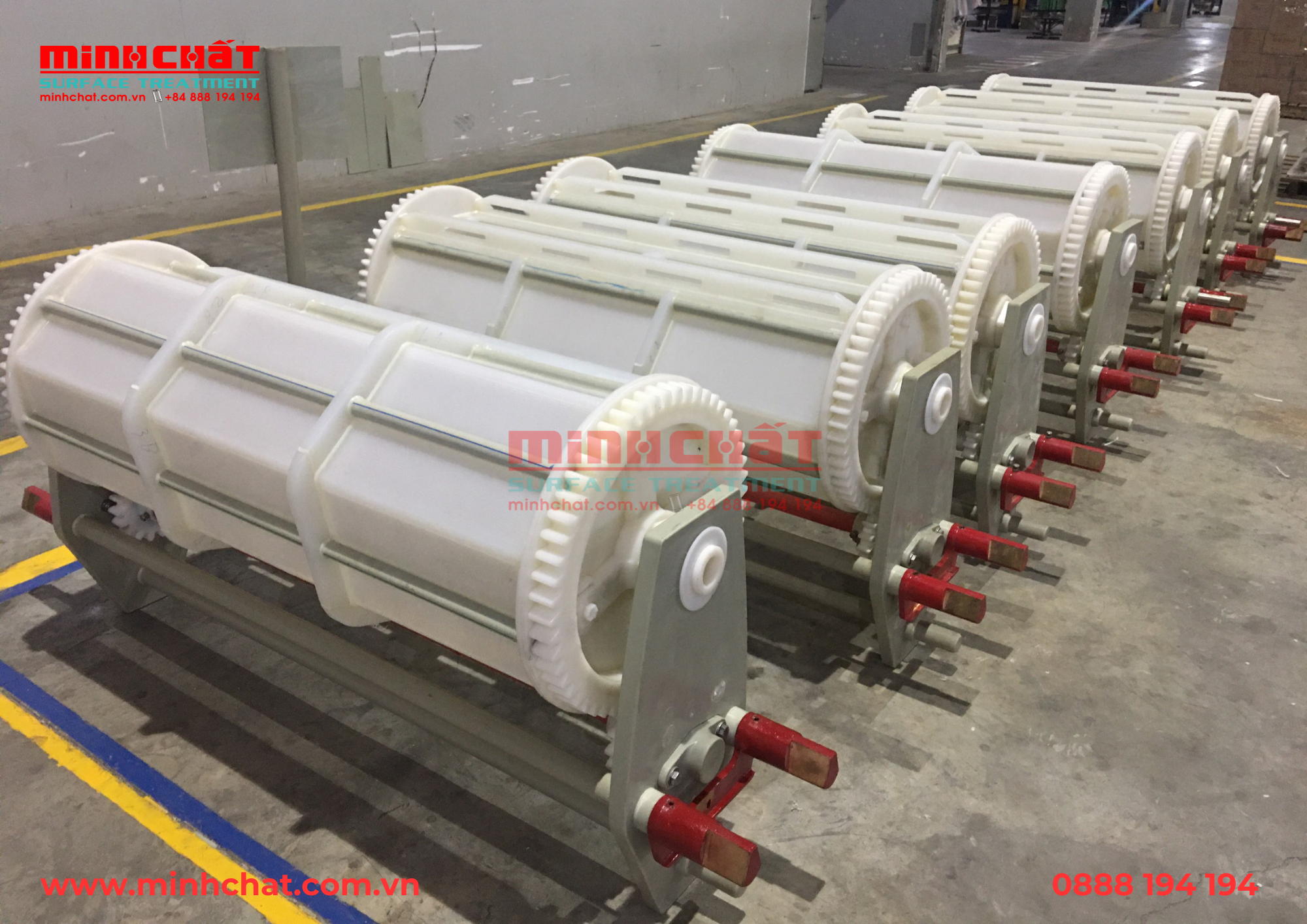

Cấu tạo cơ bản của lồng quay xi mạ

Một bộ lồng quay xi mạ – Plating Barrel thường bao gồm các bộ phận chính sau:

Tùy theo sản phẩm và loại dung dịch mạ, lồng quay có thể được thiết kế dạng lục giác, tròn, bán tròn hoặc dạng thùng đặc biệt để tối ưu khả năng đảo trộn sản phẩm và lưu thông dung dịch.

Vật liệu chế tạo lồng quay xi mạ

Do làm việc trực tiếp trong môi trường hóa chất, vật liệu chế tạo thùng quay xi mạ – Plating Barrel cần có khả năng chịu ăn mòn, chịu nhiệt và chịu va đập trong quá trình vận hành.

Việc lựa chọn vật liệu không chỉ phụ thuộc vào loại hóa chất mà còn liên quan đến nhiệt độ vận hành, tải trọng sản phẩm, dòng điện mạ, thời gian làm việc và yêu cầu tuổi thọ thiết bị.

Các thông số cần quan tâm khi thiết kế Plating Barrel

Để lồng quay vận hành hiệu quả, Minh Chất sẽ tính toán thiết kế dựa trên các thông số kỹ thuật đầu vào của từng dự án.

Đối với các dây chuyền yêu cầu kiểm soát tốt tốc độ quay, Minh Chất có thể tích hợp biến tần – Inverter để điều chỉnh tốc độ motor, giúp tối ưu quá trình đảo trộn sản phẩm trong từng công đoạn.

Ưu điểm của lồng quay xi mạ Minh Chất

1. Phù hợp cho chi tiết nhỏ, số lượng lớn

Phương pháp Barrel Plating giúp xử lý nhiều chi tiết trong cùng một mẻ, phù hợp với các sản phẩm như bulong, đai ốc, long đền, chốt, linh kiện dập và phụ kiện kim loại nhỏ.

2. Giảm thao tác gá treo thủ công

So với Rack Plating, lồng quay giúp giảm thời gian gá sản phẩm, giảm nhân công và tăng hiệu quả sản xuất đối với các chi tiết nhỏ sản lượng lớn.

3. Dung dịch lưu thông tốt qua sản phẩm

Thân lồng được bố trí hệ thống lỗ thoát dung dịch phù hợp, giúp dung dịch mạ lưu thông qua sản phẩm trong quá trình quay, hỗ trợ quá trình xử lý bề mặt diễn ra ổn định hơn.

4. Dẫn điện ổn định

Cụm Cathode Contact, dây dẫn mềm và thanh cái Busbar được thiết kế phù hợp với dòng điện mạ, giúp hạn chế hiện tượng tiếp điện kém, mạ yếu hoặc mạ không đều.

5. Thiết kế theo yêu cầu thực tế

Minh Chất thiết kế lồng quay theo kích thước bể, loại sản phẩm, tải trọng mỗi mẻ, loại hóa chất và phương án vận hành của từng nhà máy. Thiết bị có thể được chế tạo mới hoặc cải tiến để lắp vào dây chuyền hiện hữu.

6. Dễ vận hành và bảo trì

Cấu tạo lồng quay được thiết kế theo hướng dễ tháo lắp, dễ vệ sinh, dễ thay thế các chi tiết hao mòn như tiếp điểm, dây dẫn điện, bạc đỡ, trục đỡ hoặc chi tiết truyền động.

Các dạng lồng quay xi mạ Minh Chất có thể cung cấp

Minh Chất có thể thiết kế và chế tạo nhiều dạng lồng quay xi mạ – Plating Barrel theo yêu cầu:

- Lồng quay xi mạ kẽm – Zinc Plating Barrel

- Lồng quay xi mạ niken – Nickel Plating Barrel

- Lồng quay xi mạ đồng – Copper Plating Barrel

- Lồng quay xi mạ thiếc – Tin Plating Barrel

- Lồng quay cho bể tẩy dầu – Degreasing Barrel

- Lồng quay cho bể tẩy gỉ – Pickling Barrel

- Lồng quay cho bể thụ động – Passivation Barrel

- Lồng quay lắp cố định trên bể

- Lồng quay tháo rời

- Lồng quay có motor giảm tốc – Gear Motor Driven Barrel

- Lồng quay điều chỉnh tốc độ bằng biến tần – Inverter Control Barrel

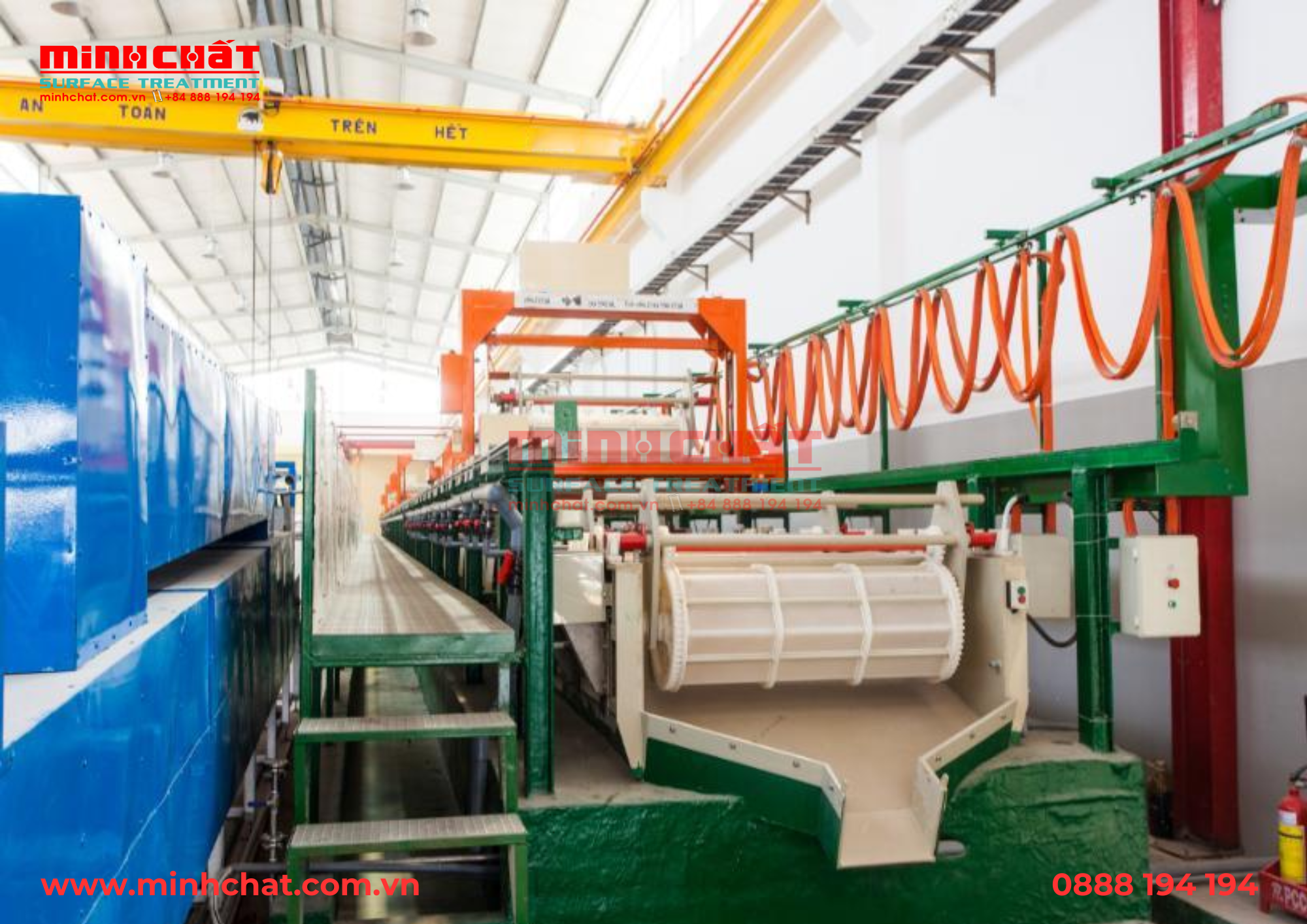

- Lồng quay tích hợp dây chuyền mạ bán tự động – Semi-Automatic Barrel Plating Line

- Lồng quay tích hợp dây chuyền mạ tự động – Automatic Barrel Plating Line

Tùy theo nhu cầu, Minh Chất có thể tư vấn phương án lồng quay đơn, lồng quay đôi, lồng quay nhiều vị trí hoặc cụm thùng quay đồng bộ cho toàn dây chuyền.

Lưu ý kỹ thuật khi sử dụng lồng quay xi mạ

Để thùng quay xi mạ – Barrel Plating Equipment vận hành ổn định và đạt chất lượng lớp mạ tốt, cần chú ý các yếu tố sau:

- Không nạp sản phẩm vượt quá tải trọng thiết kế.

- Chọn kích thước lỗ thoát dung dịch phù hợp với kích thước sản phẩm.

- Kiểm tra tiếp điểm dẫn điện Cathode Contact thường xuyên để tránh mạ yếu hoặc mạ không đều.

- Điều chỉnh tốc độ quay phù hợp, không quá nhanh gây va đập mạnh hoặc quá chậm làm sản phẩm không đảo đều.

- Vệ sinh lồng quay định kỳ để tránh bám cặn, nghẹt lỗ thoát dung dịch.

- Kiểm tra dây dẫn điện, trục quay, bạc đỡ và bộ truyền động theo lịch bảo trì.

- Với sản phẩm dễ móc vào nhau hoặc dễ biến dạng, cần thử nghiệm trước khi sản xuất hàng loạt.

- Với chi tiết yêu cầu bề mặt thẩm mỹ cao, cần đánh giá nguy cơ trầy xước do va chạm trong quá trình quay.

Minh Chất có thể hỗ trợ khách hàng đánh giá sản phẩm để lựa chọn phương án Barrel Plating, Rack Plating hoặc thiết kế gá chuyên dụng phù hợp.

Khách hàng cần chuẩn bị gì khi đặt lồng quay xi mạ?

Để tư vấn và thiết kế lồng quay phù hợp, khách hàng có thể cung cấp trước các thông tin sau:

Trường hợp khách hàng chưa có đầy đủ thông tin, Minh Chất có thể trao đổi kỹ thuật, khảo sát thực tế và đề xuất phương án phù hợp với điều kiện sản xuất hiện tại.

Quy trình tư vấn và cung cấp lồng quay xi mạ tại Minh Chất

Bước 1: Tiếp nhận yêu cầu

Minh Chất tiếp nhận thông tin về sản phẩm cần mạ, loại hóa chất, kích thước bể, công suất mong muốn và phương án vận hành.

Bước 2: Tư vấn phương án kỹ thuật

Đội ngũ kỹ thuật đánh giá sản phẩm, đề xuất kích thước lồng quay, vật liệu chế tạo, hệ truyền động, tiếp điểm dẫn điện và phương án lắp đặt.

Bước 3: Khảo sát thực tế nếu cần

Đối với các dây chuyền đang vận hành hoặc yêu cầu cải tạo, Minh Chất có thể khảo sát hiện trạng bể, khung đỡ, thanh dẫn điện, nguồn chỉnh lưu, hệ thống điều khiển và không gian lắp đặt.

Bước 4: Thiết kế và báo giá

Minh Chất lập phương án thiết kế, xác định vật liệu, phạm vi cung cấp và báo giá theo yêu cầu kỹ thuật đã thống nhất.

Bước 5: Gia công chế tạo

Thiết bị được gia công theo thiết kế, kiểm tra kích thước, độ chắc chắn, khả năng lắp ráp, khả năng quay và độ phù hợp với điều kiện vận hành.

Bước 6: Lắp đặt và hướng dẫn vận hành

Minh Chất hỗ trợ lắp đặt, chạy thử, kiểm tra chuyển động quay, kiểm tra tiếp điện và hướng dẫn khách hàng vận hành – bảo trì thiết bị.

Liên hệ tư vấn lồng quay xi mạ, thùng quay xi mạ

Quý doanh nghiệp cần thiết kế mới, thay thế hoặc cải tiến lồng quay xi mạ, thùng quay xi mạ, Plating Barrel hoặc Barrel Plating Equipment cho dây chuyền hiện hữu, vui lòng liên hệ Minh Chất  0888194194  để được tư vấn phương án phù hợp với sản phẩm, công suất và điều kiện sản xuất thực tế.
